Güç Aktarımında Vites Kutusu Tasarımının Rolü

Modern Güç Aktarma Sistemlerindeki Vites Kutusunu Anılayalım

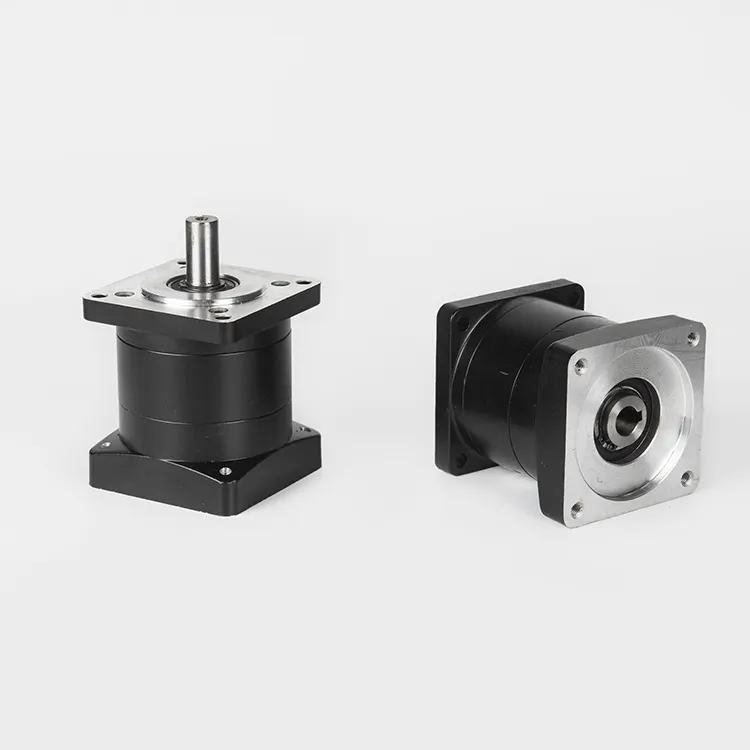

A şanzıman pek çok mekanik güç iletim sisteminin merkezinde yer alır ve birincil hareket kaynağı ile tahrikli yük arasındaki arabirim olarak görev yapar. Endüstriyel tahriklerde, otomotiv güç aktarma sistemlerinde veya yenilenebilir enerji dönüştürücülerinde olup olmadığına bakılmaksızın, vites kutusu hız ve torku dönüştürür, dönüş yönünü ayarlar ve tahrik sistemini aşırı stresten korur. İyi bir vites kutusu tasarımı sadece oranları değiştirmekle kalmaz — aynı zamanda gücün sistemin ne kadar verimli aktarıldığını, parçaların ne kadar süre dayanacağını ve makinenin kullanım ömrü boyunca ne kadar bakım gerektirdiğini belirler.

Tam olarak neyin bir şanzıman belirli bir uygulamada etkili olur mu? Tasarımcılar, geometri, malzeme, yağlama, termal davranış ve beklenen çalışma döngülerini göz önünde bulundurmalıdır. Tasarım zincirinde verilen her karar yalnızca performansı değil, aynı zamanda enerji tüketimini ve güvenilirliği de etkiler.

Dişli Kutusu Performansını Şekillendiren Temel Tasarım İlkeleri

Diş Profili Geometrisi ve Yük Dağılımı

Dişli kutusu performansını optimize ederken mühendislerin baktığı ilk yerlerden biri diş profili geometrisidir. Profil şekli, helis açısı ve temas oranı doğrudan diş yüzeyi boyunca yük paylaşımını etkiler. Optimize edilmiş geometri, yerel gerilmeleri azaltır, temas verimliliğini artırır ve kayma sürtünmesini en aza indirger. Bu iyileştirmeler, ısı üretimini ve aşınmayı azaltarak daha az girdi enerjisinin ısıya dönüşmesine neden olur ve dişli kutusunun yükü daha fazla güce dönüştürmesini sağlar.

Temel şekillerin ötesinde, modern dişli tasarımı, gerçek yük koşullarında temas paternlerini iyileştirmek için sıklıkla asimetrik veya optimize edilmiş mikro-geometri kullanır. Bu tür ince ayar, dişli kutusu verimliliğini daha geniş çalışma aralıklarında artırır.

Malzemeler, Sertleştirme ve Yüzey İşlemleri

Malzeme seçimi ve yüzey işlemi, dişli kutusu dayanıklılığı ve sürtünme üzerinde önemli ölçüde etkilidir. Yüksek dayanımlı çelikler, uygun ısıl işlemler (karbürleştirme veya nitritleme gibi) ve düşük sürtünmeli kaplamalar, diş yüzeyindeki mikro pürüzlülük etkileşimlerini azaltarak aşınma direncini artırır. İleri malzemeler ve yüzey mühendisliği kullanan bir dişli kutusu, daha yüksek yükleri kaldırabilir ve daha uzun süre düşük sürtünmeyi koruyarak hem güvenilirliği hem de enerji verimliliğini artırır.

Temel metal ve yüzey işlemi uygun bir kombinasyonunun seçilmesi, uygulamaya özgüdür ve maliyet ile uzun vadeli performans arasında denge kurar.

Dişli Kutusu Tasarımında Yağlama ve Isıl Yönetim

Doğru Yağlama Stratejisinin Seçilmesi

Her vites kutusu için yağlama çok önemlidir. Doğru yağlayıcı, metal-metal temasını azaltır, temas bölgelerinden ısıyı uzaklaştırır ve kontaminasyonları temizler. Tasarımcılar, hız ve yüke uygun viskozite, katkı maddesi kimyası ve yağlama yöntemi (yakıt püskürtmeli, zorlanmış akış veya sirkülasyon sistemleri) belirtmelidir. Yanlış yağlama, çalkalama kayıplarını ve sürtünmeyi artırarak en iyi vites kutusu geometrisini bile etkisiz hale getirir.

İyi tanımlanmış bir yağlama sistemi, çalışma koşulları altında düşük viskoziteli bir film oluşturarak hidrolik verimliliği artırır ve vites kutusunda tasarlanan temas mekaniğini korur.

Sıcaklığı Kontrol Etmek ve Isıyı Dağıtmak

Isı, şanzıman verimliliğinin sürekli düşmanıdır. Sürtünme kayıpları ısı üretir ve etkili bir şekilde uzaklaştırılmazsa yağlayıcının viskozitesini değiştirir, bileşenlerde bozulmaya neden olur ve aşınmayı hızlandırır. Pompa, soğutucu, kanatçık ve yağ dolaşım yollarını içeren termal yönetim tasarımı, stabil çalışma sıcaklıklarının korunmasına yardımcı olur. Daha soğuk çalışan bir şanzıman genellikle daha verimli çalışır ve ömrü boyunca daha seyrek yağlayıcı değişimi gerektirir.

İyi termal tasarım, şanzıman içindeki yatakların ve sızdırmazlık elemanlarının ömrünü uzatmakla kalmaz, aynı zamanda toleransların tutarlı olmasını sağlar.

Yataklar, Sızdırmazlıklar ve Önemli Olan Diğer Bileşenler

Yatak Seçimi ve Ön Yükleme Hususları

Yataklar, milleri destekler ve dişli hizalamasını korumaya yardımcı olur, ancak aynı zamanda sürtünme oluştururlar. Düşük sürtünmeli yatak türlerinin seçilmesi, doğru şekilde ön yüklenmesi ve uygun sızdırmazlığın sağlanması, sürtünmeyi azaltır ve şanzıman verimliliğini artırır. Özellikle yüksek devirli şanzımanlarda yatak kayıpları, parazit güç tüketiminin önemli bir kısmı olabilir. Bu nedenle, doğru yatak seçimi ve montaj uygulamaları, iyi çalışan bir şanzıman için hayati öneme sahiptir.

Sıkı Sızdırmazlık vs. Sürtünme: Dengenin Bulunması

Sızdırmazlıklar, yağlayıcıyı içeride tutar ve dış kirleticiler dışarıda tutar, ancak enerji kaybına neden olan sürtünmeyi de oluşturur. Etkili şanzıman tasarımı, sızdırmazlık etkinliği ile minimum sürtünme arasında denge kurar. Tasarımcılar, yağlayıcının kalitesini korurken parazit kayıpları en aza indirgeyen sızdırmazlık türleri ve geometrileri seçerler. Bazı uygulamalarda, labirent sızdırmazlıklar veya düşük sürtünmeli dudak sızdırmazlıklar bu dengenin korunmasına yardımcı olur.

Montaj, Hizalama ve Sistem Entegrasyonu

Şanzıman Verimliliğinin Korunmasında Hizalamanın Rolü

Kusursuz tasarlanmış bir dişli kutusu bile yanlış kurulursa beklenenin altında performans gösterecektir. Motor, dişli kutusu ve tahrik edilen ekipman arasındaki hizalama bozukluğu, dişlerde bükülme yüklerine ve düzensiz temaslara neden olur; bu da sürtünmeyi artırır ve aşınmayı hızlandırır. Hassas hizalama prosedürleri ve uygun kavramalar, dişli kutusunun tasarlandığı gibi çalışmasını ve verimliliğini korumasını sağlar.

Motor, Kontroller ve Dişli Elemanlarının Uyumu

Verimli bir dişli kutusu, bir sistemin parçası olarak çalışır. Motor karakteristiklerini ya da kontrol stratejisini göz önünde bulundurmadan dişli kutusu seçimi, potansiyel kazanımları sınırlar. Örneğin, değişken hız sürücüsünün, uygun dişli kademesine sahip bir dişli kutusuyla eşleştirilmesi, sistemin daha sık optimal çalışma noktasına yakın çalışmasını sağlar ve enerji israfını azaltır. Sistem seviyesinde yapılan tasarım, yalnızca dişli kutusunu optimize etmeye göre daha ölçülebilir tasarruflar sağlar.

Üretim Kesinliği ve Kalite Denetimi

Dar Toleranslar ve Sürekli Üretim

İmalat hassasiyeti önemlidir. Dişli çapalarının sıkı boyut toleransları, doğru helis açıları ve minimum kaçıklıkla üretilmesiyle şanzıman verimliliği artar. Taşlama ve yüzey işleme süreçleri temas yüzeylerindeki pürüzlülüğü azaltarak dişli meshing sırasında sürtünmeyi düşürür. Sürekli ve tekrarlanabilir imalat, sahada öngörülebilir şanzıman davranışı ve güvenilir verimlilik değerlerine yol açar.

Kalite güvencesi ve test

Temsilatif yükler altında yapılan tam ölçekli testler, mühendislerin şanzımanları güvenle belirlemesi için gerekli performans eğrilerini sağlar. Beklenen çalışma aralığında verimliliğin ölçülmesi, kayıpların nerede olduğunu gösterir ve iyileştirmeler için bilgi verir. Denge kontrolleri ve gürültü/vibrasyon analizlerini içeren titiz kalite güvence süreçleri, gerçek uygulamalarda şanzıman verimliliğinin uzun vadeli olmasını sağlar.

Şanzıman Verimliliğini Sürdürmek için Bakım Stratejileri

Durum İzleme ve Tahmini Bakım

Modern bakım stratejileri, önemli kayıplara neden olmadan önceki değişiklikleri tespit etmek için durum izlemeye - titreşim analizi, yağ partikülü analizi ve sıcaklık takibine - vurgu yapar. Yorumlayıcı bakım, dişli kutusu verimliliğini koruyarak aşınma veya kontaminasyon ilk ortaya çıktığında müdahale imkanı sunar; böylece verim kayıpları ve ciddi arızalar önlenir.

Zamanlanmış Büyük Bakımlar ve Yağ Yönetimi

Yağ değişimi ile dişli dişlerinin ve yatakların muayenesini kapsayan planlı bakım, dişli kutusunun ömrünü uzatır ve verimliliğini korur. Yağ berraklığı ve zamanlanmış filtrasyon, aşındırıcı partiküllerin sürtünmeyi artırmasını önler. Disiplinli bir bakım politikası, dişli kutusunun kullanım ömrü boyunca sıfırdaymış gibi verimli çalışmasını sağlar.

Uygulanabilir Tasarım Kompromisleri ve Uygulamaya Özel Seçimler

Verimlilik ile Maliyet ve Güvenilirlik Arasında Denge Kurulması

Bir vites kutusu tasarımı, uzlaşılacak unsurlar barındırır. Ultra yüksek verimlilikli malzemeler ve kaplamalar maliyetli olabilir ve aşırı mühendislik kötü maliyet-etkinlik sonuçları doğurabilir. Mühendisler, başlangıç maliyeti, bakım yükü, beklenen çalışma süresi ve enerji tasarrufu arasında denge kurmak zorundadır. Çalışma süresi uzun olan uygulamalarda daha verimli bir vites kutusu tasarımı genellikle fayda sağlar; düşük kullanım oranlı uygulamalarda ise daha basit ve düşük maliyetli bir vites kutusu daha uygundur.

Vites Kutusu Tasarımını Çalışma Süresine Uygun Hale Getirmek

Ara sıra ve düşük yük altında çalışan bir vites kutusu, sürekli ve ağır çalışma koşullarında çalışan bir vites kutusundan farklı optimizasyon kriterlerine sahiptir. Tasarımcılar, diş formunu, yatakları, yağlama sistemlerini ve termal yönetim sistemini çalışma süresine göre uyarlayarak vites kutusunun en çok ihtiyaç duyulan yerlerde verimli kalmasını sağlar.

Vites Kutusu Tasarımında Yeni Trendler

Yüzey Mühendisliği ve Düşük Sürtünme Kaplamaları

Kaplamalarda ve yüzey mühendisliğindeki ilerlemeler dişli temaslarındaki sürtünmeyi makro geometriyi değiştirmeden azaltmaktadır. Bu yenilikler mikro-temas davranışını geliştirir ve geleneksel geometri optimizasyonunun sınırlara ulaştığı yerlerde verim kazançları sağlayabilir.

Akıllı Kontroller ve Sensör Sistemleri ile Entegrasyon

Sensörlerle donatılmış, entegre izleme özelliğine sahip şanzımanlar, çalışma koşullarının aktif yönetimine olanak tanır. Akıllı sürücülerle birleştirildiğinde, bu sistemler çalışma parametrelerini şanzımanın verimli çalışmasını sağlamak için ayarlamakta, israf edilen enerjiyi ve bileşenlerin ömrünü uzatmaktadır.

Şanzıman Tasarımının Verimlilik Üzerinde Etkili Olduğu Uygulama Örnekleri

Endüstriyel Konveyör ve Pompa Sürücüleri

Sürekli süreç endüstrilerinde, şanzıman kayıpları binlerce çalışma saati boyunca birikerek artmaktadır. Konveyör ve pompa sürücülerinde verimli şanzıman tasarımı, özellikle çok sayıda birim üzerinde standartlaştırılmış tasarımlarla, toplam enerji tüketimini ve işletme maliyetlerini azaltmaktadır.

Yenilenebilir Enerji ve Açık Deniz Sistemleri

Rüzgar ve gel-git türbinlerindeki dişli kutuları değişken yüklerle karşılaşır ve geniş aralıklar boyunca verimliliği korumalıdır. Düşük hızlarda sürtünmeyi azaltan, döngüsel yükleme altında yağlamayı iyileştiren ve yapısal bükülmelere rağmen hizalamayı koruyan tasarım değişiklikleri, doğrudan şebekeye daha fazla enerji iletilmesini sağlar.

SSS

Dişli kutusu tasarımı enerji tüketimini doğrudan nasıl etkiler?

İyi tasarlanmış bir dişli kutusu, optimize edilmiş dişli geometrisi, düşük sürtünmeli yataklar, uygun sızdırmazlık elemanları ve etkili yağlama yoluyla sürtünme kayıplarını en aza indirger. Bu iç kayıpların azalması, motordan alınan giriş gücünün daha büyük bir kısmının çıkış miline iletilmesini sağlar ve böylece toplam enerji tüketimi düşer.

Mevcut bir dişli kutusunun verimliliğini artırmak için öncelikli olarak hangi iyileştirmeler yapılmalıdır?

Önce doğru hizalama, yağlayıcı optimizasyonu (viskozite ve temizlik) ve aşınmışsa yatakların veya sızdırmazlık elemanlarınının değiştirilmesiyle başlayın. Bu önlemler maliyet açısından verimlidir ve genellikle kısa sürede ölçülebilir verimlilik artışları sağlar.

Dişli kutusu durumu ne sıklıkla izlenmelidir?

İzleme sıklığı çalışma döngüsüne ve kritikliğe bağlıdır. Yüksek çalışma saatli sürekli tahrikler için gerçek zamanlı izleme faydalıdır; daha az kritik öneme sahip tesisler ise aylık veya üç aylık periyotlarla titreşim ve yağ analizi programlarıyla bakım yapılabilir.

Dişli kutusu değişimi yalnızca enerji tasarrufu göz önüne alınarak gerekçelendirilebilir mi?

Evet — yüksek yük altında çalışan tesislerde yüksek verimli bir dişli kutusundan elde edilen enerji tasarrufu, yaşam döngüsü üzerinden analiz edildiğinde değişimi gerekçelendirebilir. Enerji, bakım, duruş süresi ve sermaye maliyetlerini göz önünde bulundurarak veriye dayalı bir karar vermek için yaşam döngüsü maliyet analizi yapın.
